洁净实验室建设标准及装修设计注意事项

很多实验室为了保证实验过程无误差,因此建设实验室的时候对洁净度等级要求都很高,除了洁净实验室等级的要求,还有设计规划布局也是非常重要的。不同等级的洁净实验室,洁净的等级是有着区别的。对于洁净实验室的要求是非常严格的,下面由华安实验室净化工程公司为你介绍洁净实验室设计要求。

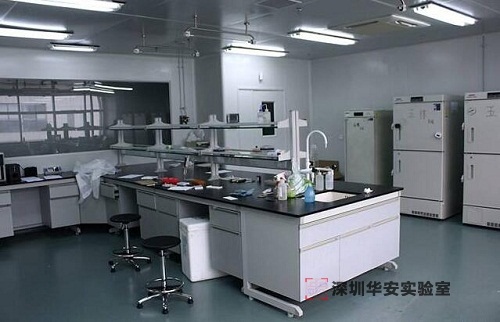

洁净实验室建设
洁净实验室建设

洁净实验室设计基本思路为、实用。净化要求级别为万级。实验室设计有一更、二更、风淋和缓冲等实验前的准备工作。采用人流、物流分开原则,以减少实验污染,保证安全。洁净实验室回风与室外新风混合后,经过初、中、高效过滤器三级过滤后送入洁净室内。新风、回风设粗效过滤器,中效过滤器位于组合式空调机组内,高效过滤器位于送风系统的末端即洁净房间的送风口处。

一、洁净实验室设计规范依据:

《洁净厂房设计规范》GB50073-20012、《洁净室施工及验收规范》JGJ71-90、《通风与空调工程施工及验收规范》GB50243-20024、《建筑设计防火规范》GBJ16-875、《暖通空调制图标准》GB/T50114-20016、《采暖通风与空气调节术语标准》GBJ50155-927、《供配电设计规范》GB50052-95、《通用用电设备配电设计规范》GB50055-93、《电气安装工程电气照明装置施工及验收规范》GB50295-1996

二、洁净实验室设计基本要求:

1、本布置紧凑、合理,满足了实验室操作和空气洁净度等级要求,同时力求科学性与经济性的原则,考虑实验室要求和发展及运行费用最优。

2、洁净室入口处设置风淋室,能有效清除人体所带灰尘,减少洁净室的灰尘量,同时风淋室也起到了气闸的作用,防止不洁净空气由门进入洁净区。

3、洁净室需向室内供给一定比例的新鲜空气,净化过滤后进入各实验室以补偿排风,保证正压及工作人员需要。

4、风量回风次数采用风量调节阀对不同要求洁净级别的区域进行控制,以及压强梯度的调节,保证气流同“清洁”区域流向“污染”区域,洁净室不同级别之间压差为≥5pa,洁净室与室外压差为≥10pa。

5、洁净室设紫处灯杀菌装置。

6、传递窗为全不锈钢材质,机械联锁控制,内带灭菌装置。

7、观察窗为密闭洁净窗,门为气密洁净门。

8、电源:AC220V/380V-50HZ。

9、室内噪音≤60db(A)。

10、排风口装有高效过滤器,送风口装有高效过滤静压箱,以实现进气洁净,另外更换高效过滤器比较方便。

11、一般室内送排风采用上送下排方式,室内排风口应设在室内被污染风险最高的区域,单侧布置,不得有障碍。

12、回风口以余压阀自动调节室内压力,保持正压洁净状态。

三、洁净实验室平面设计

洁净实验室平面设计规划布局按照洁净区、准洁净区和辅助区三个区域的位置不同进行划分规划,可分为外廊环绕式、内廊式、两端式、核心式。

外廊环绕式的外廊可以有窗和无窗,兼作参观和放置一些设备用,有的在外廊内设值班采暖。外窗必须是双层密封窗。

内廊式:洁净室设在外围,而走廊设在内部,这种走廊的洁净度级别一般都较高,甚至和洁净室同级。

两端式:洁净区设在一边,另一边设准洁净和辅助用房。

核心式:为了节约用地、缩短管线,可以洁净区为核心,上下左右被各种辅助用房和隐蔽管道的空间包围起来,这种方式避开室外气候对洁净区的影响,减少了冷热能耗,利于节能。

四、洁净实验室净化路线

洁净实验室净化路线分为人身净化与物料净化。人身净化是指人员在进入洁净区之前要进行更换洁净服并吹淋、洗澡、消毒等人身净化措施。物料净化是指各种物件进入洁净区之前必须净化处理,而且物料净化路线与人身净化路线应该区分开,物料净化要进行粗净化与精净化两个阶段,而且这个过程还会吹落很多微颗粒,所以洁净区要保持负压或者零压状态。

五、洁净实验室通风管道设计

洁净实验室的各种管道布局非常复杂,一般洁净实验室通风管道线路设计规划布局都采用隐蔽组织方式,技术阶层或者技术夹道。

技术夹层分为顶部技术夹层与房间技术夹层。顶部技术夹层送、回风管的断面大,一般将其安排在夹层的最上方,其下安排电气管线,地板承重相对较强时,可在上面设置过滤器及排风设备等。房间技术夹层与顶部相比,可减少夹层的布线与高度,下夹道内还可设回风机动力设备配电等,某层洁净室的上夹道可以兼做上一层的下夹道。

技术夹道的设计布局,一般都为竖向直线,还可以放置不宜在洁净室内的一些辅助设备,甚至还可以作为一般回风管道或静压箱,有的可安设光管型散热器。这类技术夹道(墙)由于大多采用轻质隔断,所以当工艺调整时,可方便地进行调整。

六、洁净实验室设计其它说明要求:

洁净实验室用房宜与办公用房等其他功能用房分开设置。建筑规模较大、有条件的,理化、微生物、毒理等实验室宜设置建筑单体,各类实验室建筑相对集中,合理分区,宜处于最小风频上风向。三级生物安全防护实验室建筑宜单独设置,四级生物安全防护实验室建筑应单独设置。 各类实验用房集中在一个楼宇的,垂直布局从上至下宜按照毒理(实验动物房)、理化、微生物依次安排。业务、实验、行政及保障等各类功能用房集中在一个楼宇的,实验部分宜置于楼宇上部。“三废”处理与排放以及医疗垃圾处理设施应符合环境保护等相关法律、法规的要求。

洁净实验室不得采用可造成不同检验室之间空气交换的中央空调系统。具有洁净度、温湿度、压力梯度要求的不同功能的实验室,应采用独立新风、回风、排风系统。实验用房应在外墙上应预留潜藏的侧送侧排风口。建筑楼面预留足够的大风量通风井道;重污染控制排风经楼顶排放;轻污染控制排风经侧墙排放;特殊实验室:净化实验室、恒温恒湿实验室、负压实验室等特殊实验室新、排风口均设于建筑立面。实验室通风柜的排风系统宜独立设置,即一柜一管一风机系统,不宜共用风道,不得借用消防风道。
