实验室设计包括哪几个方面?

实验室设计综合考虑实验室的总体规划、整体定位、平面布局、实验室需求,以及通风(包括废气处理)系统、给排水系统、废水处理系统、供气系统、空调暖通系统、洁净系统、纯水系统、安全措施等方面。那么,实验室设计具体包含哪几个方面?

实验室设计
实验室设计

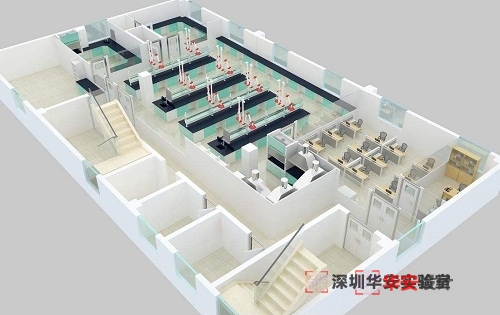

一、实验室平面布局设计

整体布局设计时要对工艺流程、特殊功能间位置选择、建筑结构特点及空调外机放置等进行统筹考虑,应满足流程的优化及日常管理的要求。实验室内部布局应考虑减少人流与物流的交叉、通风井和管道井的设置、仪器设备的布置及其水、电、气接口的设计等。

二、实验室流程设计

实验室工作流程优化与实验室布局和仪器设备的摆放相关,一般按“样品处理一一检测一一数据处理”最短距离的原则来优化布局,仪器设备摆放应考虑供水、供气、供电、废液废气排放及方便使用等问题,同时可考虑采用先进的实验室管理软件来优化实验过程,以提高工作效率和工作质量。

三、实验室给排水设计

实验室的给排水系统设计应根据实验台所需给排水的需求来定,实验室给排水系统设计应在土建设计之前完成。给排水管道要尽量沿着墙(角)、柱(角)、天花、走廊等布置,并应避免穿越仪器问、电器设备间和卫生要求高的房间。化学实验室和纯水室等应设地漏,漏水时应能及时排放。含有毒有害物质的污水应设置独立的排水管道。实验室一般给排水管道宜采用耐酸碱和有机溶剂的PP—R管。纯水系统设计要考虑每个实验室的纯水需求,详细分析各个实验室对不同水质(一级、二级、三级)的用水量及压力要求。

四、实验室强弱电设计

强弱电系统设计包括电力系统设计、配电系统设计、照明设计、智能化系统设计、安保系统设计、通讯系统设计等。实验室的配电系统应根据房间的功能要求、仪器设备的用电需求,综合多方面因素进行设计。电源采用三相五线制220/380V,接地(PE)或接零(N)支线必须单独与接地(PE)或接零(N)干线相连接,不得串联连接。空调系统、实验室排风和补风系统采用集中配电,设置专门的配电问。实验室仪器设备对电路的要求比较复杂,贵重精密仪器设备应考虑防静电、抗干扰、独立接地$~uPS电源等。对供配电系统以及综合布线、计算机网络、安全防范等智能化系统的设计,要考虑预留有一定的发展空间。

五、实验室通风控制设计

实验室通风系统设计应满足最低换气次数和负压要求,具有洁净度、温湿度等要求的不同功能类别的实验室,应采用独立新风、回风与排风、通风系统,以保证实验室的安全。实验室送风和排风应根据工艺、安全、卫生和环保要求来定空气过滤器和处理措施,送风口一般要远离通风柜一侧,通风柜的排风系统不得借用消防风道,实验用房应预留潜藏的侧送侧排风口。实验室的空调系统有其特殊性,不宜采用可造成不同实验室之问空气交换的中央空调系统,普通实验室一般采用独立VRV变频多联空调系统,以防止实验室气流的交叉污染。洁净室宜采用专业公司设计的洁净空调机,恒温恒湿实验室采用独立冷源的恒温恒湿空调机。

六、实验室集中供气设计

现代实验室供气系统主要由气源切换系统、调压系统、管道系统、用气点、报警系统及易燃易爆气体回火阻火器等组成。气瓶问采用实体墙,安装防爆门、泄爆窗,室内采用防爆电器,室内不宜安装天花吊顶。气源区气体采用自动切换装置,供气系统设计低压报警系统,实现工作人员方便、有效地管理气瓶间。气体管路应采用高质量的完全退火、无缝不锈钢ss一316L,气体管路的连接采用无缝焊接技术, 管路安装在吊顶上方, 中央仪器台气体管路的引入通过功能柱来实现,管线布置在维修通道实验台背面。乙炔、氢气等易燃气体应与其它气体分开,单独引入。

八、实验室装饰装修设计

实验室装修设计应符合实验室环境要求,美观大方,富有现代科技感,展现出行业特点、工作理念和独特风格。在选材、色调搭配和施工方法等方面,应充分考虑安全性和舒适性,注意防水、防尘、防滑、防静电等。装修所涉及的材料应尽量采用防火阻燃材料,符合环保要求。墙面所用水溶性乳胶漆必须是无污染、无毒、无火灾隐患,有机挥发物的释放量及有机挥发物总量要严格控制在标准范围内。洗涤问墙面等带水操作台墙面,需做弹性乳液防水涂料。所有地面、墙面、天花的管道、线槽穿洞必须严格密封。装修最终效果要现代时尚、美观大方。

九、实验室消防系统设计

实验室设计不同于普通办公楼的办公室,其对消防的要求比一般的办公室要高得多。洁净室、恒温恒湿室、冷库和精密仪器室等不得采用自动水喷淋系统,应采用气体灭火系统。
