化工实验室改造流程及装修要点

化工行业实验室的建设,无论是新建、扩建、或是改建项目,它不单纯是选购合理的仪器设备,还要综合考虑化工实验室的总体规划、合理布局和平面设计,以及电水气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。

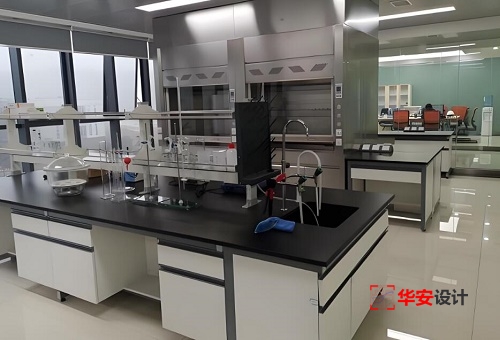

化工实验室改造装修案例图

广东化工实验室装修改造案例图示

一、化工实验室改造流程

化工实验室改造流程通常包括初步评估与规划、详细设计、施工准备、施工改造、验收与调试以及后期维护与管理。这一流程确保从现状分析到改造实施,再到最终的安全运营,每一步都经过精心规划和执行,以满足实验室的特定需求和安全标准。

二、化工实验室装修要求

1.实验室最好在化工厂的上风向,避免车间灰尘和有害气体对分析化验结果的影响。

2.实验室要远离震源、噪声源、粉尘源和电磁干扰源。

3.实验室建筑的耐火等级不低于二级。

4.布置较重设备或要求防振的房间可设在底层;有洁净和安静要求的房间可布置在高层;有防潮或防晒要求房间则可分别设置在阳面或阴面。

5.特殊实验室除外,实验室的层高不得低于3m,中心走廊宽度宜不低于2m;实验室建筑物为多层布置时,楼面荷载设计不小于3000N/m2,负荷较大的房间按实际要求设计。

6.有爆炸危险的房间门应向外开,大房间应设双开门,有恒温恒湿要求的房间应设双道门(即设缓冲区)。

7.有洁净要求的房间应采用固定窗,避免灰尘进入室内;有防晒要求的房间应设遮阳窗帘;其他房间宜采用双层活动窗或纱窗。

8.化验室的地面应平整、防滑、耐酸碱、耐油、防静电。

9.需要使用钢瓶的化验室应在建筑物外便于引管线到所在功能房间的地方建钢瓶间,钢瓶间要通风良好,并有防爆和泄爆措施。

三、实验室给排水

1.给排水管道的设置应满足分析化验洗涤的要求,室内总阀门应设在易操作的显著位置,下水道应采用耐酸碱腐蚀的材料。

2.应按需供给生活用水或新鲜水。

3.分析化验污水应排入生产污水管网,分析化验废弃的酸、碱、油污、化学试剂和废渣应集中贮存再定期处理。

4.应配备消防栓或化学灭火等消防设施。

四、实验室供电

实验室供电一般分为照明电和动力电,而动力电主要用于各类仪器设备、空调和风机等的电力供应。实验室用电有如下要求:

1.实验室电气的设计应遵守国家或行业相关标准。

2.实验室内应设三相和单相交流电源,要设置电源总开关,以便能切断室内电源。

3.实验室的动力和照明电源线及通信线宜暗设。应配备不间断电源,当主电源断电时应能给应急照明系统提供至少半小时的电源供应。

4.实验室的实验台通风柜及其他实验区域应有足够数量的单相或三相插座。

5.实验室的烘箱、冰箱、恒温箱等固定设备应有专用供电电源,确保实验结束时仍能运转,不至于因切断实验室的总电源而影响其工作。

6.实验室要有接地系统,对大型精密仪器或有特殊要求的设备应单独设置接地系统。

7.实验室采用荧光灯照明,药品间、钢瓶间等有爆炸危险的场所应设防爆灯具。

8.根据需要,部门实验室应设电话及网络接口。

五、实验室供气

实验室供气分为钢瓶和管网供气,供气管道设计有如下要求:

1.供气管道应统筹规划,集中布置,以便于安装、操作和检修。

2.供气管道应明敷。

3.实验室分析一般采用电加热,室内不宜敷设燃料气管道。

4.由系统外管引入实验室的气体管道应设切断阀、过滤器和压力表。

5.从系统外管引入的气体管道宜采用无缝钢管,仪表空气可采用镀锌钢管,但引入到仪器分析室后应转换成与钢瓶气体管道材质保持一致的不锈钢或紫铜管,但乙炔气管道不得用紫铜管。

6.钢瓶气体管道宜采用球阀、截止阀,严禁使用闸阀。

7.氢气管道不得穿越不使用氢气的房间。

8.管道与钢瓶或设备连接时宜采用金属管道,如为非金属管道,宜采用聚氟乙烯管或聚氯乙烯管,不得采用乳胶管。

9.对氢气管道不得采用铜质的阀门和管件。

10.氢气、氧气或乙炔气管道所用管件和仪表必须是该介质的专用产品,不得代用。

11.氢气管道不宜采用螺纹连接,应采用焊接连接,高纯气体管道应采用承插焊接。

六、采暖、通风、排风和空调

1.采暖:应根据项目具体情况,按有关规范或规定提出采暖要求。

2.通风和排风:在化学实验过程中,经常会产生各种难闻、有腐蚀性、有毒或易爆的气体,这些有害气体如不及时排出室外,就要造成室内空气污染,影响实验人员的健康和安全以及仪器设备的精度和寿命。因此,实验室应考虑通风和排风系统,其设计通常有如下要求:

(1)实验时产生有害气体的房间可设置通风柜进行局部通风,柜内需设热源、水源、照明等,风机要求防爆,通风管道要耐酸碱腐蚀,对于合用一个风机的多台通风柜,每台通风柜都应有独立的控制按钮。

(2)对于环境要求严格的原子吸收室、液相色谱室或质谱分析室等可在仪器上方设置局部排风罩。

(3)对于会散发有毒有害气体的化学分析室应设置通风柜进行局部排风。

(4)对于散发少量有害气体的房间宜设轴流风机对外排气。

(5)空气要求保持一定洁净度的房间,则要提出洁净等级。

3.空调有恒温、恒湿要求的房间应设置空调,温度宜在18~28℃,湿度在30%~70%。

七、实验室家具定制安装

现代化的实验室在追求环境舒适、安全的同时,应满足实验室的功能性、坚固性、耐腐蚀性,以及安装布置的灵活性。实验室家具通常分为实验台、功能柜和通风设备等。实验室家具不同于一般家具,它常与水、电气、化学物质以及仪器设备相接触,因此对家具的构造和材质提出更高的要求。

1.实验台的宽度、高度、长度等均可根据实验室大小来定,最好选择组合式,以便施工安装方便。

2.实验台台面要求平整、耐酸碱、耐溶剂腐蚀、防火、易于清洁等。

3.设备台要求能承重,放置分析仪器的设备台不应靠墙布置,要距墙500~800mm,以便于气路安装、电路检修、仪器维修等;放置加热设备的设备台要求坚固、耐热,高度应适宜操作;放置天平的设备台应采取防震措施。

4.通风柜内衬及工作台面按其使用性质应具有相应的耐腐蚀、防火、耐高温及防水等性能,个别情况下还需要防爆;通风柜的面板玻璃要求使用安全玻璃,每个通风柜应有独立的风道开启装置。

华安HALAB实验室装修设计公司,集实验室规划设计/建设施工/改造装修/实验室家具定制于一体,化工实验室装修经验丰富,承接全国化工实验室建设工程,华安让实验室建设更简单,只为专业打造更安全更现代化的实验室。
