净化实验室设计规范(净化实验室装修设计要求)

净化实验室的设计要按区域进行划分,净化实验室大致分为三大区域洁净区、准洁净区、辅助区。净化实验室的清洁非常重要,所以整个洁净区的布局也是要点。实验室的平面布局可以设计为外廊环绕式、内廊式、两端式、核心式。净化实验室的外廊要设计窗户,双层密封窗,洁净走廊的洁净度一般都较高,和净化实验室同一个级别。洁净区与其他两区的设置,会按两边区分,一边是洁净区,一边是准洁净区、辅助用房。防止室外的尘埃,通过换气通风的形式进入净化实验室,从而影响检测结果。

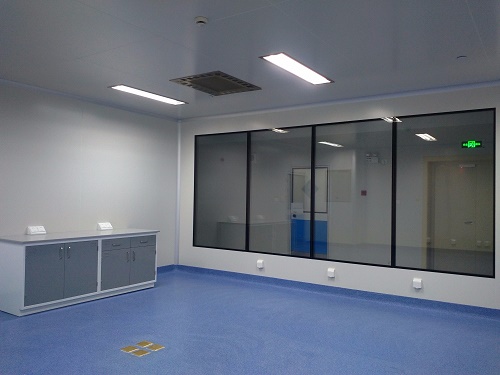

净化实验室设计规范(净化实验室装修设计要求)

净化实验室温湿度要求

净化实验室温湿度、温度、洁净度、气流速度等环境参数都要达到要求。空气洁净度是指洁净空气环境中空气含尘量,空气洁净度的级别都是以含尘浓度划分,一般都会划分为,百级、千级、万级、十万级。

洁净室一般进行化为两级隔离,一级隔离是通过生物安全柜、正压防护服、负压隔离器等实现,二级隔离是通过实验室建设、电气控制系统、空调净化系统来实现。净化实验室的温湿度在夏天、冬天都有不同温湿度限制。实验室内部的温湿度对实验人员的舒适要求也是有影响的。所以一定要把控好净化实验室温度、湿度、洁净度。

净化实验室通风系统要求

洁净室空调通风系统是控制整个实验室正压、负压的关键设备。采取正压维持的一般是指机械仪器设备洁净室、生物洁净室等。负压控制一般是指有使用有毒、有害、易燃易爆溶剂的特殊净化实验室。正压的目的在于保证净化实验室不受、少受污染,这也是洁净度等级是否达到的重点,洁净室正压值是指门窗在关闭的状态,洁净室内静压大于室外静压的数值。且不同级别的洁净室,静压差也不能小于5帕,洁净区与室外的静压差,不能小于10帕。净化实验室对于风速指标要求比较严格,空调系统必须满足参数进行精确控制。

净化实验室空调通风系统选择

净化实验室的空调通风系统,一类是集中式、一类是分散式。集中式一般用于多房间、多要求、集群式、多功能的净化实验室,其优点是便于管理、远离噪音污染,减低成本。分散式空调通风系统,适用于单独实验室,或者小型净化实验室,作用在于精细控制、针对性较强。实验室空调通风是实验室的重点,要点。

净化实验室设计规范与要求

洁净室设计的基本理念是经济、实用和环保。净化要求等级为10,000。实验室设计包括实验前的准备工作,如第一班、第二班、空气喷淋和缓冲。采用人流物流分离的原则,减少实验污染,确保安全。

1、布局紧凑合理,满足实验室运行和空气体洁净度水平的要求,力求科学性和经济性原则,兼顾实验室要求和最佳开发运行成本。

2、空气淋浴房设置在洁净室的入口处,可以有效去除人体携带的灰尘,减少洁净室的灰尘量。与此同时,空气淋浴室还充当空气阀,防止不洁的空空气通过门进入洁净区。

3、洁净室需要向室内供应一定比例的新鲜空气体,然后经过净化和过滤后进入各个实验室,对排出的空气进行补偿,以保证正压和工作人员的需要。

4、空气量控制阀用于控制需要不同清洁度的区域的空气回流时间,并调节压力梯度,以确保气流流向“清洁”区域的“污染”区域。不同级别洁净室之间的压差大于5pa,洁净室与室外之间的压差大于10pa。

5、洁净室设置紫外线灯进行杀菌。

6、传送窗由全不锈钢制成,机械联锁和控制,内部有消毒装置。

7、观察窗密闭清洁,门密闭清洁。

8、出气口装有高效过滤器,供气出口装有高效过滤器静压箱,以净化进气。此外,更换高效过滤器也很方便。

9、一般情况下,室内送风和排风采用上送风下排风的方式,室外出风口应位于室内污染风险最高的区域,并设置在无障碍物的一侧。

10、回气口通过余压阀自动调节室内压力,保持正压清洁。
