实验室集中供气管道安装要点(集中供气气路设计安装规范)

实验室集中供气系统就是将所有的气瓶集中存放在气瓶房, 气瓶通过减压阀和输气管道将气体输送到各个实验室(即仪器端)。完善的实验室供气系统是实验室仪器设备正常工作的基础。下面随华安小编来看看实验室集中供气管道安装要点吧~

实验室气体管线设计安装
实验室气体管线设计安装

一、集中供气系统的特点

1.特点:实验室要求使用载气流量恒定、气体纯度高,为实验室选用的分析设备提供量值和压力稳定的气体。

2.经济性:建一个集中的气瓶间可以节省有限的实验室空间,更换钢瓶时不需要切断气体,保证气体的连续供应。使用者只需管理较少的钢瓶,支付较少的钢瓶租金,因为使用同一气体的所有使用点来自于同一个气源。此种供应方式最终会减少运输费用,减少退还给气体公司的空瓶中的余气量,以及良好的钢瓶管理。

3.使用率:集中管道供应系统可以将气体出口放置在使用点处,这样的话可以更合理的设计工作场所。

4.安全性:保证其储存和使用的安全性。保障分析测试人员在实验中免受有毒有害气体的侵害。

二、实验室供气需求

目前大多数实验室中的各种分析仪器如气相色谱仪、气相色谱质谱仪、液相色谱质谱仪、原子吸收分光光度计、原子荧光光度计、等离子发射光谱仪、电感耦合等离子质谱仪等都需要连续使用高纯载气和燃气,因此实验室的安全、连续、稳定运行需要我们考虑如何将这些气体供到各实验室中放置的分析仪器。

三、实验室供气现状

目前我们可以用采用高压钢瓶、液体杜瓦瓶、集中供气系统完成上述工作。同时,当地消防规范建议甚至要求将主要的气体源如钢瓶、杜瓦瓶和液体储槽放置在工作区外的指定区域,然后将气体通过管道系统输送至实验室内。

但是考虑安全和效率因素,不考虑经济性因素,集中供气系统是比较优秀的方式。并成为当今实验室设备使用高纯气体的可靠连续的供应源,气体通过管道系统输送至实验室内,并可通过安装在工作台上的使用点二级减压器方便地调节压力和流量。

国内比较老的实验室在使用气体时大多是将气瓶放在用气点的旁边,然后在气瓶出口处安装一个减压器,然后直接通过紫铜管或四氟软管连接到仪器上,如果一个实验室里有多个使用设备,就会有很多气瓶,同时有很多杂乱的管路。同时这些气体不乏有易燃易爆气体、有毒气体、强腐蚀气体,以及气瓶出口高压等因素,使得这种方式在现实使用过程中是充满危险性的。

四、实验室气体的危险性

1.有部分气体具有易燃、易爆、有毒、强腐蚀等特性,其一旦泄漏,就可能会对工作人员及仪器设备造成伤害。

2.多种气体在同一个环境下使用,如果有两种会发生燃烧或爆炸等强烈化学反应的气体同时泄漏,就可能对工作人员以及仪器设备造成伤害。

3.多数气瓶出口压力最高可达15MPa,即150公斤/cm2,如果发生气瓶口减压装置失灵,就有可能将一些部件激射出去,其能量对人体或设备都具有致命性的伤害。

五、集中供气系统的主要组成成分

1.实验室气体管道:气体管路多采用不锈钢管、软管通过卡套式连接自动焊接等安装和特殊气体管道安装完成整个系统的连接。

2.气体管道常用零部件主要有减压器、球阀、针阀、直通、三通、等等。

六、实验室集中供气系统设计安装规范

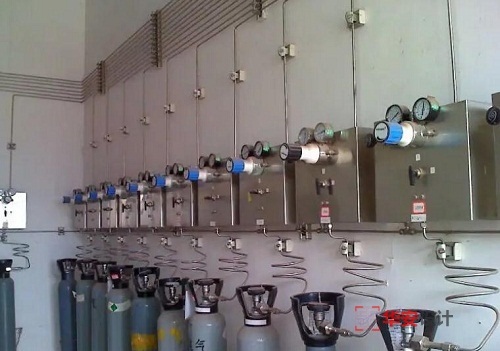

(一)实验室集中供气系统气瓶间布局

1.由于存放的气体由于有可燃性气体和助燃气体,按国家规定必须分库存放。分别放入不同的气瓶间内。

2.气瓶间内设立一次调压面板,其中二托一面板带吹扫不锈钢面板4套。

3.减压器入口前需加装过滤网以防止颗粒等杂质污染系统。

4.所有调压面板均配备吹扫阀,可实现对面板的清洁吹扫置换。

5.奥飞克减压器及相关管件均需牢固的固定在气体控制面板上,面板应设计的紧凑而合理,以尽量减少系统中的死体积。

6.奥飞克气体控制面板应采用全不锈钢材料制成,并且牢固的固定在可靠的位置上,确保其安全性。

7.气瓶间内存放的气瓶采用带防倒链的气瓶架固定,气瓶支架坚固耐用、美观大方。

8.气瓶间内的气体钢瓶与减压器器之间采用SS316L高压金属软管或不锈钢盘管连接无渗透。高压软管为柔性软管,以保证连接的方便性。并自导防护钢缆,预防极端情况下,钢瓶阀损坏等现象带来的高压“抽鞭”事故。减压器与管道的连接方式为双环卡套。

9.高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配,以确保连接的可靠性。

10.排空气路应分类收集、固定牢固并排放至室外安全地点。

(二)实验室集中供气系统终端布局

1.实验室集中供气系统设置为二次减压系统。终端采用壁挂式设计。上设有奥飞克减压器、输出压力指示计、紧急切断阀,同一气路的呈上下对应排布,方便操作。面板为不锈钢产品,该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制,省去了每日往返于气瓶间和实验间的奔波,提高了办事效率。

2.控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。

(三)实验室集中供气系统气路的布线

1.气瓶间内气体控制面板与实验室内的气路终端减压装置之间选用SS316LBA管进行连接,管道内表面光洁度为Ra<0.4umBA级管道。

2.4N氮气主管线采用OD3/8”(9.53mm)的管道,0.5Mpa压力下流量可达8M3/小时,完全满足常规用气需求,支线采用OD1/4”(6.35mm)的管道。用焊接变径三通分出支路来对设备进行供气。

3.5N氮气、氦气、预留气主管线采用OD1/4”(6.35mm)的管道,支线采用OD1/4”(6.35mm)的管道。用焊接变径三通分出支路来对设备进行供气。

4.管道穿过障碍物时须使用管套并采用不可燃材料填充间隙。

5.管道之间采用全自动定位轨道式氩弧焊机进行内外保护氩弧焊(TIG)方式连接,其优点是泄漏率可到1X10-9s.c.c./sec.He,且不会再内表面产生氧化层或褶皱等焊接缺陷。

以上就是实验室供气系统管道设计安装的要求及知识点,更多实验室相关资讯敬请关注华安实验室。
