实验室布局设计指南(教你如何进行实验室布局设计)

实验室的安装与普通房间不同,同样地,实验室的布局也有一定的标准。那么实验室应该如何布局呢,实验设计是实验室建设的重要环节,提高实验效率是关键。深圳华安实验室小编整理了实验室布局设计指南,一起来看看吧。

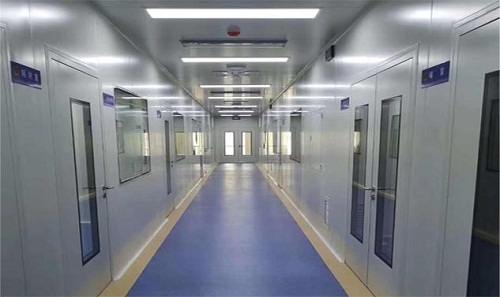

实验室设计图
实验室设计

一、实验室布局设计前考虑因素1.使安全成为高效的要素

没有安全性的实验是无效的。在把安全作为效率标准的时候,你可以更容易地、更直观地遵守安全协议。在有效的实验室设计中引入安全协议有一些方法。在易于找到并能立即使用的入口处保存安全设备,例如护目镜,面罩,手套等防护用品。把这类设备放在一个地方也更容易计算和替换运转不良的物品。靠近入口处的衣橱有助于防止实验室中的靴子、外衣和其他私人物品混乱。有计划的储存可以帮助实验室清除不需要的设备和工具。所需设备可在架空或柜台下存放,但易于使用。实验室应对可能发生危险过程的场所进行规划,使其远离入口和出口。在门边保持安全出口或者帮助进入。

2.在固定和灵活解决方案实验室环境中使用移动和灵活家具

在实验室设计、永久固定和灵活选择的使用方面,有多种选择,取决于实验室的规定。使用移动试验台和灵活的存储器,可以帮助员工根据需要定制最高效的工作空间。对较大、较重的设备而言,固定箱及储物箱的稳定性及承载能力最佳。把固定灵活的选件与抽屉和橱柜相结合,以满足每个工作人员所需要的不同尺寸的物品,这是一个很好的实践。你需要能够以最大的效率存储常用物品。该移动电路可根据不同的工艺配置一个垂直的支架放置搁架或壁柜。研究所有的移动式列车和工作台选项,因为它们在大多数实验室里都很有效。在你的实验室里设计一个移动平台,可以实现重叠过程和释放柜台空间。

实验室分布图
实验室分布图

3.提供足够的储藏空间

摆放整齐的储物架和搁置架能让实验室更有效地储存物品,同时又能保证实验室的安全。高度、壁挂式储存柜有助于节省柜台和地面空间。可设置橱柜和收纳柜,是永久储存的理想选择。如果是任何深度超过12英寸的架空柜子,一定要在柜子下面设置一个安全、高效的工作空间。岛式计数器可达18英寸深,并配置了通过式储存柜,可从任何一边进入设备。同时,也要记得考虑移动货架和实验台的存储方式。可安装在橱柜和架子上。

4.可供选择的实验室设备

使实验室设备效率最大化的方法是分析实验室设备的位置、连接和占地面积。应根据所呈现的危险来确定设备的位置。使用最危险的设备或最危险的过程的设备应位于远离出口的房间后面。可将危险较小的设备放在主入口附近。在需要排出废气的设备,或者使用天然气管道或其它公共设施时,为靠近这些设施的设备创造工作空间至关重要。在此基础上,还应考虑设备的高度、占用空间与台面空间的关系。当有高度设备需要存储时,就作相应的计划。另外,正如前面所提到的,沉重的设备需要固定的箱子来存放,并应安装在附近。

5.学习和专家工作

提问,研究产品说明书,并与设计人员沟通所有在实验室进行的工作。每一项实验设计的目的是创造一个安全、全面的设备和最高效率的工作空间。和一个有经验和知识丰富的实验室设计人员合作,可以帮助你达到上述三个需求。同时,实验室设计专家也将帮助您找到安全、固定、灵活的家具解决方案、存储和各种实验室设备的选件。

二、如何进行实验室布局设计(简要说明,供参考)

1. 实验室中央:放置中央实验台,通常在中央实验台的纵向侧面或中间设置水斗台,台上设置试剂架,也可设置万向抽气罩。

实验室分布图设计
实验室分布图设计

2. 右侧靠墙或窗:放置实验台,作业台,天平台, 边台试剂架,万能组合,吊柜。

3. 右侧靠墙或门:放置通风柜,实验台,洗涤台,干燥架,药品柜,储物柜(通风柜的位置应便于通风管道的连接)。

4. 门的左右:放置安全设备,紧急喷淋器,洗眼器,灭火器等。

5. 左侧靠门:放置通风柜、实验边台、边台试剂架、洗涤台、吊柜、安置大型装置和设备。

6. 左侧靠窗:放置边台, 作业台,边台试剂架, 安置大型装置和设备的地方。

7. 窗的位置:窗下的空间可设置实验边台,测试台,显微镜台,操作时视觉良好。

以上就是有关实验室建设布局的内容,更多实验室相关资讯敬请关注我们。华安专注于各类实验室设计建设,欢迎来电咨询~
